CabinetSense & SketchUp
Weniger manuelle Arbeit, mehr Präzision und einen deutlich effizienteren Workflow.
CabinetSense für SketchUp
CabinetSense für SketchUp
CabinetSense ist eine professionelle Erweiterung für SketchUp, die speziell für Schreinereien, Möbelbauer und Innenausbauer entwickelt wurde. Mit dieser Extension lassen sich individuelle Schrank- und Möbelprojekte nicht nur schnell planen, sondern auch direkt in fertigungstaugliche Daten umwandeln. Aus einem dreidimensionalen Entwurf in SketchUp können mit wenigen Klicks Stücklisten, Zuschnittpläne und CNC-Daten im DXF-Format erzeugt werden. Das macht CabinetSense zu einem idealen Bindeglied zwischen Planung, Präsentation und Produktion.
Typische Einsatzbereiche sind der Küchen- und Möbelbau, der individuelle Schrankbau sowie Projekte im Innenausbau. Besonders hilfreich ist die Möglichkeit, vordefinierte Module zu nutzen und diese flexibel an die jeweiligen Anforderungen anzupassen. Auf diese Weise lassen sich beispielsweise Korpusse, Türen, Regale oder Auszüge schnell konfigurieren. Auch die Integration gängiger Beschlagsysteme und die Arbeit im 32-mm-Raster sind bereits vorbereitet. Für die Fertigung werden alle relevanten Daten direkt exportiert, sodass die CNC-Maschine sofort mit den passenden Fräs- und Bohrinformationen versorgt wird.
Typische Workflows & Einsatz
-
Küchen- und Möbelbau: Korpusvarianten, Fronten, Auszüge, Beschläge und 32-mm-Raster.
-

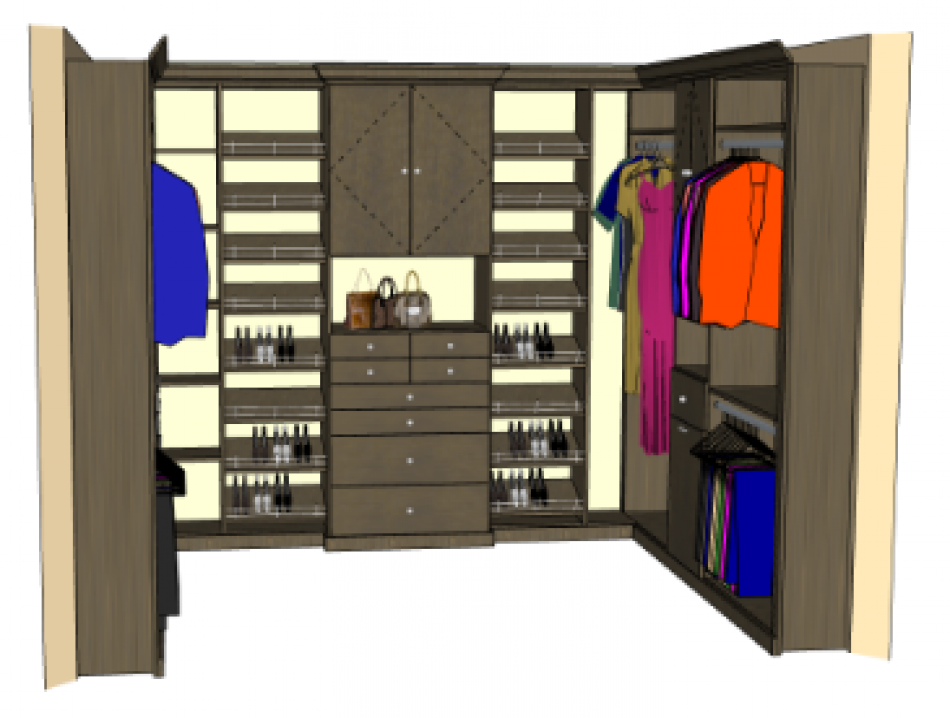

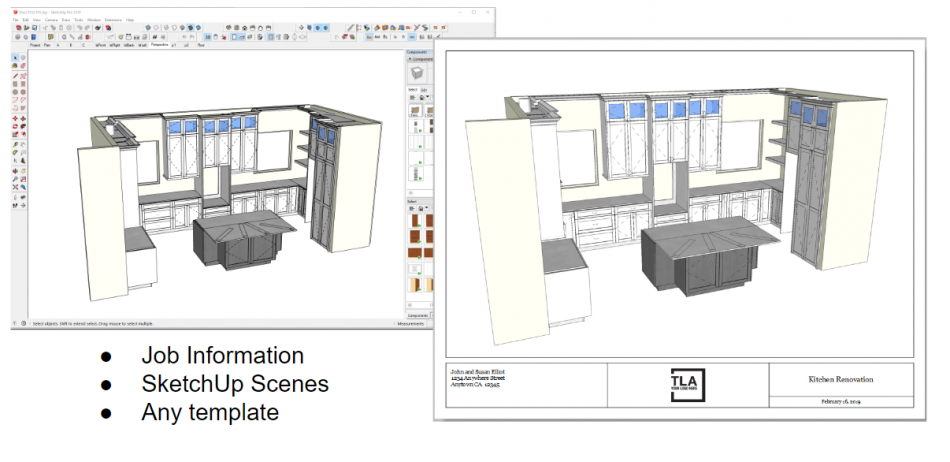

Innenausbau/Schrankbau: Schnell konfigurierbare Module (Closet Systems), Drag-&-Drop, Einzelklick-Bemaßung, Profi-Submittal-Drawings für die Freigabe.
-
Fertigung/CNC: DXF-Export für gängige CAM-Pakete (z. B. Vectric, EnRoute, AlphaCAM, Mastercam, SheetCAM) oder jedes System mit DXF-Import; direkter Datenaustausch mit CutList Plus.
Was ist SketchUp?

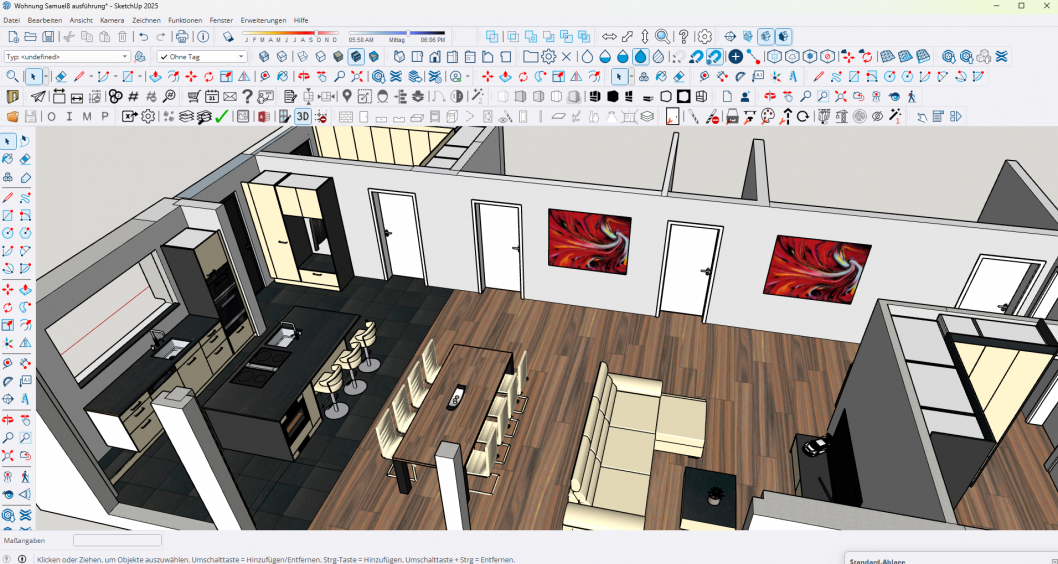

SketchUp ist eine benutzerfreundliche 3D-Software von Trimble für Architektur, Innenausbau, Produkt- und Möbeldesign. Die Stärke liegt in der intuitiven Modellierung, der präzisen Bemaßung sowie in einem großen Ökosystem aus Erweiterungen (Extensions) für spezielle Aufgaben wie Schreinerei oder Rendering. Projekte lassen sich als 2D-/3D-Grafiken, Animationen oder DXF/OBJ/FBX für weitere Workflows exportieren.
Vorteile der Nutzung von CabinetSense mit SketchUp
Die Kombination aus SketchUp und CabinetSense bietet eine durchgängige Lösung vom Entwurf bis in die Werkstatt. Während SketchUp für seine intuitive Bedienung und schnelle 3D-Modellierung bekannt ist, erweitert CabinetSense diese Umgebung um die entscheidenden Funktionen für den Holz- und Möbelbau. Besonders wertvoll ist der direkte Export von CNC-Daten und Zuschnittlisten, da dadurch Fehler bei der Übertragung vermieden werden und Arbeitszeit eingespart wird.
Ein weiterer Vorteil ist die sogenannte Machining Database, in der Bearbeitungsschritte wie Bohrungen, Nuten oder Fräsungen zentral verwaltet werden. Diese Datenbank sorgt dafür, dass Bauteile automatisch mit den richtigen Bearbeitungen versehen werden und auf der CNC-Maschine reibungslos laufen. Auch die Unterstützung von Beschlägen und Verbindungssystemen ist bereits integriert, sodass keine mühsame Einzelkonfiguration nötig ist.
Vorteile: CabinetSense + SketchUp
-
Durchgängig vom Entwurf zur Maschine: Vom 3D-Modell in SketchUp direkt zu DXF, Cutlist und BOM – Zeitgewinn und weniger Übertragungsfehler.
-
CNC-Intelligenz an Bord: DXF mit Tiefeninfos (3D) oder 2D-Layerstrategie; Bohr-Optimierungen, Flip-Logik für Zweiseiten-Bearbeitung, Label-/Teilenummern – alles konfigurierbar.
-
Maschinendatenbank & Templates: Zentrale Machining Database (Vorlagen für Dado, Dowels, Line-Boring, Hinges etc.); steuert, wie DXF für Komponenten erzeugt wird.
In 3 Schritten zur CNC-Schreinerei
Unser Rezept für einen einfachen und speditiven Arbeitsablauf.
1.
Workshop
Besuchen Sie einen Workshop und sehen Sie den einfachen und praxisnahen Umgang mit Software und Hardware direkt in unserer Schreinerei. Erleben Sie den Einsatz live an aktuellen Aufträgen und stellen Sie Ihre Fragen direkt unseren Experten.
2.
Training
Buchen Sie einen unserer halbtägigen Schulungstermine für einen schnellen Einstieg in CabinetSense und AlphaCAM. An praxisnahen Beispielen lernen Sie den effizienten und korrekten Einsatz der Software und erhalten wertvolle Tipps und Tricks aus der Praxis.
3.
Loslegen
Sie erhalten die passende Kombination aus Software, CNC-Maschine und Finanzierung, abgestimmt auf Ihre Anforderungen. Dank klarer Strukturen, verständlicher Prozesse und individueller Begleitung starten Sie schnell und sicher in die CNC-Fertigung.
SketchUp-Systemanforderungen
Damit CabinetSense zuverlässig und performant läuft, ist eine aktuelle Version von SketchUp Pro erforderlich. Unterstützt werden die Versionen ab 2021 bis 2025, ältere Varianten werden nicht mehr angeboten. Für die Datenhaltung nutzt CabinetSense eine eigene Datenbankstruktur. Auf Windows-Systemen steht wahlweise eine Anbindung an Microsoft Access zur Verfügung, auf Mac-Systemen kann die sogenannte PStore-Datenbank genutzt werden.
Technische Rahmenbedingungen & Performance
-
Windows 10/11 oder macOS 12+
-
SketchUp 2023–2025
-
mind. 8 GB RAM (besser 16 GB+)
-
dedizierte GPU (OpenGL 3.1; für neue Engine: DX12/Metal2)
-
SSD und 3-Tasten-Maus.
Gleich loslegen
Bestellen Sie CabinetSense über uns, erhalten Sie kostenlos die Bibliothek für Schweizer Schranksysteme, Scharniere und Bohrungen mit dazu. Nutzen Sie für den Download diesen Button.
Workshop für Schreiner
Damit der Einstieg in AlphaCAM und CabinetSense gelingt, buchen Sie hier den Workshop. So lernen Sie den richtigen Umgang mit der CAD Software und wie Sie Ihre eigenen Projekte erstellen.
CNC-Auftragsfertigung für CabinetSense-Anwender
Sie möchten die Vorteile der CNC-Fertigung nutzen, aber nicht sofort in eine eigene CNC-Portalfräse investieren? Kein Problem – wir übernehmen das für Sie. Senden Sie uns einfach Ihre CabinetSense-Daten per E-Mail zu, und wir fertigen die benötigten Teile zuverlässig auf unseren modernen CNC-Maschinen. So können Sie CabinetSense optimal einsetzen, Ihre Projekte professionell umsetzen und gleichzeitig flexibel bleiben – ganz ohne grosse Anfangsinvestitionen.
